Nasuwane
Klipsowe uszczelki kontaktowe przeznaczone są do aplikacji gdzie wysoka temperatura uniemożliwia montaż za pomocą taśmy samoprzylepnej lub gdy konstrukcja wymaga bezpiecznego i solidnego mechanicznie sposobu mocowania. Uszczelki te dostępne są w różnych rozmiarach i profilach. Można je mocować do każdej powierzchni z tworzywa sztucznego lub metalu.
UL 94
ISO 9001;14001
RoHS
REACH
właściwości
| Materiał | Miedź berylowa (CuBe) |
| Pokrycie | Bez pokrycia / Złoto / Srebro / Cyna / Nikiel / Cynk |
| Gęstość | 8,36 g/cm3 |
| Współczynnik rozszerzalności cieplnej | 17,5 x 10-6 m/m °C @ -20 °C - 200 °C |
| Przewodność cieplna | 105 W/m*K |
| Temperatura topnienia | 870 °C |
| Przewodność elektryczna | 17 - 18 % - IACS |
| Temperatura pracy | -30 - 100 °C |
| Wilgotność przechowywania | <50 HR |
| Właściwości | Wartość | Tolerancja |
dane techniczne
 |
FCB-101 | 7,1 | 1,5 | 5,6 | 0,8 | 0,8 | 0,15 | 407 | |
 |
FCB-111 | 8,2 | 3,0 | 3,6 | 1,2 | 0,9 | 0,13 | 407 | |
| FCB-112 | 8,0 | 2,9 | 3,6 | 1,2 | 1,0 | 0,13 | 407 | ||
| FCB-113 | 7,8 | 2,9 | 3,6 | 1,2 | 1,5 | 0,13 | 407 | ||
| FCB-121 | 11,0 | 3,5 | 3,6 | 1,2 | 1,1 | 0,13 | 407 | ||
| FCB-123 | 11,1 | 3,5 | 3,6 | 1,2 | 1,7 | 0,13 | 407 | ||
| FCB-131 | 11,4 | 2,3 | 3,6 | 1,2 | 1,7 | 0,08 | 407 | ||
| FCB-151 | 14,5 | 4,4 | 3,6 | 1,2 | 1,0 | 0,13 | 407 | ||
| FCB-152 | 13,8 | 4,5 | 3,6 | 1,2 | 1,2 | 0,13 | 407 | ||
| FCB-153 | 13,9 | 4,5 | 3,6 | 1,2 | 1,7 | 0,13 | 407 | ||
| FCB-187 | 11,1 | 2,9 | 3,6 | 0,6 | 1,2 | 0,1 | 32,1 | ||
 |
FCB-161 | 6,4 | 1,0 | 12,7 | 1,1 | 1,3 | 0,10 | 407 | |
 |
FCB-166 | 6,4 | 0,6 | 4,3 | 0,8 | 1,0 | 0,08 | 407 | |
 |
FCB-171 | 6,9 | 1,1 | 1,3 | 0,6 | 1,9 | 0,15 | 406 | |
 |

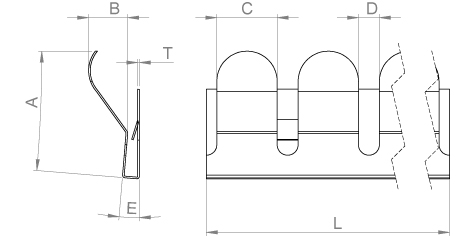

FCB-176 | 8,0 | 2,1 | 3,5 | 1,2 | 1,6 | 0,10 | 406 | |
| FCB-186 | 7,6 | 2,3 | 3,6 | 1,3 | 0,8 | 0,10 | 427 | ||
 |
FCB-201 | 9,6 | 5,2 | 5,3 | 1,0 | 1,8 | 0,13 | 406 | |
 |

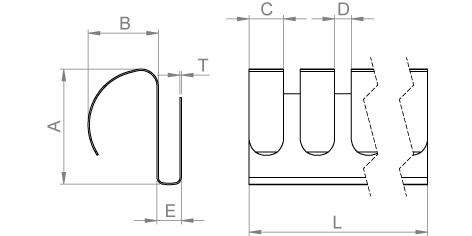

FCB-211 | 10,6 | 6,5 | 3,2 | 1,6 | 2,0 | 0,13 | 405 | |
| FCB-212 | 10,5 | 6,4 | 7,9 | 1,6 | 2,0 | 0,13 | 405 | ||
 |
FCB-221 | 10,3 | 3,2 | 5,7 | 0,6 | 0,9 | 0,05 | 409 | |
| FCB-222 | 10,2 | 3,2 | 5,7 | 0,6 | 1,6 | 0,05 | 409 | ||
| FCB-231 | 16,2 | 5,2 | 8,7 | 0,8 | 1,5 | 0,09 | 455 | ||
 |
FCB-241 | 27,00 | 6,80 | 8,50 | 1,00 | 2,00 | 0,13 | 494 | |
| FCB-251 | 27,00 | 6,80 | 8,50 | 1,00 | 2,00 | 0,13 | 494 | ||
| FCB-818 | 27,30 | 6,20 | 8,50 | 1,00 | 1,70 | 0,12 | 406 | ||
| FCB-843 | 9,20 | 3,50 | 4,30 | 1,60 | 0,08 | 4,3 | |||
 |
FCB-261 | 9,6 | 7,0 | 5,4 | 1,0 | 1,6 | 0,13 | 405 | |
 |
FCB-291 | 7,5 | 4,5 | 23,2 | 6,0 | 1,5 | 0,13 | 433 | |
 |
FCB-296 | 5,4 | 0,8 | 7,1 | 0,5 | 1,4 | 0,08 | 404 | |
 |
FCB-599-1,0 | 13,1 | 3,6 | 5,6 | 0,8 | 1,0 | 0,13 | 409,6 | |
| FCB-599-1,5 | 13,1 | 2,8 | 5,6 | 0,8 | 1,5 | 0,13 | 409,6 | ||
| FCB-599-2,0 | 13,1 | 2,1 | 5,6 | 0,8 | 2,0 | 0,13 | 409,6 | ||
| FCB-600 | 14,8 | 3,1 | 5,6 | 0,8 | 1,8 | 0,1 | 406 | ||
| FCB-601-1,0 | 14,6 | 3,6 | 5,6 | 0,8 | 1,0 | 0,13 | 409,6 | ||
| FCB-601-1,5 | 14,5 | 3,3 | 5,6 | 0,8 | 1,5 | 0,13 | 409,6 | ||
| FCB-601-2,0 | 14,2 | 3,1 | 5,6 | 0,8 | 2,0 | 0,13 | 409,6 | ||
| FCB-863 | 9,1 | 2,9 | 8,0 | 8,0 | 1,2 | 0,15 | 25 | ||
 |
FCB-602 | 7,7 | 1,4 | 12,7 | 1,1 | 1,8 | 0,1 | 415 | |
 |
FCB-603 | 4,9 | 1,2 | 3,0 | 1,0 | 1,6 | 0,10 | 240 | |
 |
FCB-821 | 11,4 | 1,7 | 2,5 | 0,6 | 1,6 | 0,07 | 406 | |
| Rysunek poglądowy | Oznaczenie | A | B | C | D | E | T | L | Karta spec. |
