Skręcane

Skręcane uszczelki kontaktowe są przeznaczone do aplikacji gdzie wymagane jest proste ściskanie lub obciążenie statyczne, gdzie uszczelki mogą być dociśnięte do grubości materiału. „Gryząca” konstrukcja skręconej uszczelki zapewnia wysoką skuteczność ekranowania EMI/RFI.

Prostokątnie skręcane uszczelki kontaktowe wykorzystują wysokowydajną konstrukcję skrętną, aby spełnić wymagania dotyczące ekranowania EMI pod kątem 90°. Te listwy kontaktowe pozwalają inżynierom na ekranowanie aplikacji o okrągłym lub minimalnym obszarze powierzchni, ponieważ obszar styku jest prostopadły do powierzchni montażowej.

Klipsowe skręcone uszczelki stykowe stosowane są przede wszystkim wtedy, gdy przestrzeń jest ograniczona lub gdy względy konstrukcyjne zabraniają stosowania klejów wrażliwych na nacisk.

właściwości

Materiał	Miedź berylowa (CuBe)
Pokrycie	Bez pokrycia / Złoto / Srebro / Cyna / Nikiel / Cynk
Gęstość	8,36 g/cm³
Współczynnik rozszerzalności cieplnej	17,5 x 10^-6 m/m °C @ -20 °C - 200 °C
Przewodność cieplna	*105 W/mK**
Temperatura topnienia	870 °C
Przewodność elektryczna	17 - 18 % - IACS
Temperatura pracy	-30 - 100 °C
Wilgotność przechowywania	<50 HR
Właściwości	Wartość \| Tolerancja

dane techniczne

	FCB-504	8,8	1,1	3,8	0,4	4,7	0,08	21,4	pdf
	FCB-571	5,9	0,8	2,1	0,4	3,6	0,08	610	pdf
	FCB-505	5,7	1,4	3,8	0,4	4,5	0,08	504	pdf
	FCB-506	6,8	1,8	3,8	0,4	5	0,08	406	pdf
	FCB-524	4,1	0,6	2,1	0,4	3,6	0,08	501	pdf
	FCB-510	12,0	1,7	3,9	0,3	-	0,08	406	pdf
	FCB-512	5,2	1,5	3,8	0,4	1,5	0,07	407	pdf
	FCB-513	4,9	1,8	3,8	0,4	2,3	0,08	407	pdf
	FCB-514	6,4	1,3	3,8	0,6	1,0	0,08	407	pdf
	FCB-515	6,3	1,3	3,8	0,6	1,5	0,08	407	pdf
	FCB-516	6,5	1,2	3,8	0,6	2,0	0,03	407	pdf
	FCB-531	3,9	0,7	2,0	0,5	1,0	0,08	405	pdf
	FCB-532	3,7	0,6	2,0	0,5	1,5	0,08	405	pdf
	FCB-533	4,0	0,8	2,0	0,4	1,0	0,08	24,1	pdf
	FCB-536	5,5	1,7	3,8	0,4	1,3	0,08	406	pdf
	FCB-581	5,3	1,3	3,8	0,4	1,5	0,08	403	-
	FCB-582	3,8	1,0	2,0	0,4	1,2	0,05	192	pdf

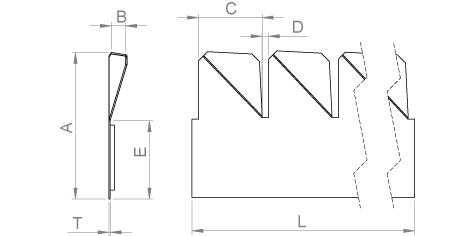

Rysunek poglądowy	Oznaczenie	A	B	C	D	E	T	L	Karta spec.
