Samoprzylepne uszczelki kontaktowe są najczęściej stosowanymi uszczelkami do szafek metalowych i obudów elektronicznych. Są to uszczelki uniwersalne charakteryzujące się wysokim zakresem ugięcia przy jednoczesnej małej sile docisku.
Materiał | Miedź berylowa (CuBe) |
Pokrycie | Bez pokrycia / Złoto / Srebro / Cyna / Nikiel / Cynk |
Gęstość | 8,36 g/cm3 |
Współczynnik rozszerzalności cieplnej | 17,5 x 10-6 m/m °C @ -20 °C - 200 °C |
Przewodność cieplna | 105 W/m*K |
Temperatura topnienia | 870 °C |
Przewodność elektryczna | 17 - 18 % - IACS |
Temperatura pracy | -30 - 100 °C |
Wilgotność przechowywania | <50 HR |
Właściwości | Wartość | Tolerancja |
![]() |
FCB-301 | 7,9 | 2,9 | 4,3 | 0,5 | 5,0 | 0,05 | 406 | |
FCB-302 | 9,4 | 3,3 | 5,7 | 0,6 | 5,3 | 0,05 | 406 | ||
FCB-303 | 15,2 | 5,8 | 8,7 | 0,8 | 7,2 | 0,08 | 608 | ||
FCB-304 | 19,8 | 8,3 | 8,7 | 0,8 | 11,2 | 0,10 | 455 | ||
FCB-305 | 27,9 | 10,5 | 11,7 | 1,0 | 19,8 | 0,10 | 455 | ||
FCB-371 | 25,9 | 10,1 | 11,7 | 1,0 | 20,4 | 0,08 | 420 | ||
![]() |
FCB-311 | 8,1 | 2,4 | 4,3 | 0,5 | 5,5 | 0,09 | 406 | |
FCB-312 | 9,4 | 3,3 | 5,7 | 0,6 | 5,2 | 0,09 | 406 | ||
FCB-313 | 15,2 | 5,7 | 3,9 | 0,8 | 7,4 | 0,09 | 455 | ||
FCB-314 | 15,2 | 5,7 | 8,7 | 0,8 | 7,4 | 0,09 | 456 | ||
![]() |
FCB-341 | 8,1 | 2,8 | 4,2 | 0,5 | 5,3 | 0,05 | 408 | |
FCB-342 | 15,2 | 5,6 | 8,7 | 0,8 | 7,1 | 0,08 | 608 | ||
![]() |
FCB-362 | 15,2 | 2,3 | 2,5 | 0,6 | 8,3 | 0,06 | 407 | |
FCB-822 | 11,4 | 2,0 | 2,5 | 0,6 | 6,2 | 0,06 | 406 | ||
![]() |
FCB-381 | 12,7 | 3,3 | 6,0 | 0,5 | 9,6 | 0,08 | 403 | |
![]() |
FCB-401 | 7,1 | 2,6 | 4,3 | 0,5 | 5,8 | 0,08 | 406 | |
FCB-402 | 8,9 | 4,2 | 5,8 | 0,6 | 7,5 | 0,08 | 406 | ||
FCB-403 | 15,3 | 5,8 | 8,7 | 0,8 | 13,5 | 0,1 | 609 | ||
FCB-404 | 19,8 | 6,4 | 8,5 | 1,0 | 13,5 | 0,13 | 608 | ||
FCB-405 | 28,8 | 10,4 | 11,7 | 1,0 | 19,8 | 0,18 | 304 | ||
FCB-421 | 7,1 | 2,7 | 4,3 | 0,5 | 5,8 | 0,08 | 406 | ||
FCB-422 | 9,4 | 3,9 | 5,8 | 0,6 | 7,8 | 0,08 | 406 | ||
FCB-423 | 15,3 | 5,9 | 8,7 | 0,8 | 12,6 | 0,1 | 409 | ||
FCB-441 | 21,1 | 5,9 | 8,5 | 1,0 | 17,6 | 0,1 | 408 | ||
FCB-777 | 17,0 | 7,5 | 8,5 | 1,0 | 13,5 | 0,1 | 610 | ||
FCB-857 | 9,5 | 3,8 | 5,8 | 0,6 | 7,7 | 0,08 | 407 | ||
![]() |
FCB-411 | 6,4 | 2,0 | 4,3 | 0,5 | 4,0 | 0,08 | 406 | |
FCB-413 | 13,0 | 3,8 | 5,8 | 0,6 | 7,5 | 0,08 | 406 | ||
FCB-414 | 19,3 | 5,8 | 8,7 | 0,8 | 10,5 | 0,10 | 608 | ||
![]() |
FCB-431 | 13,0 | 3,5 | 5,8 | 0,6 | 9,9 | 0,08 | 406 | |

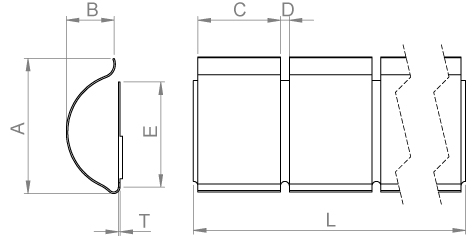

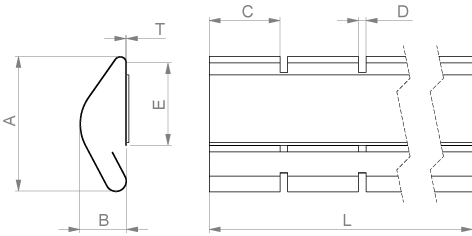

Rysunek poglądowy | Oznaczenie | A | B | C | D | E | T | L | Karta spec. |
