Panele wentylacyjne EMC przeciwpyłowe dzielą się na dwa typy: VF - jest to panel wentylacyjny składający się z potrójnej warstwy tkanej i falistej siatki aluminiowej oraz VB - jest o panel wentylacyjny z wyjmowanym filtrem przeciwpyłowym w postaci panelu poliuretanowego. Obydwa te typu znajdują swoje zastosowanie w aplikacjach gdzie prawdopodobne jest przedostawanie się pyłu lub ciał obcych.

UL 94
ISO 9001;14001
RoHS
REACH

dane techniczne

Tłumienność [dB]
Typ VF Typ VB
10 KHz (H) 42 45
100 KHz (H) 53 49
1 MHz (H) 61 51
1 MHz (E) 92 >100
10 MHz (E) 81 >100
100 MHz (E) 60 >100
1 GHz (P) 52 98
10 GHz (P) 43 95



sposób oznaczenia

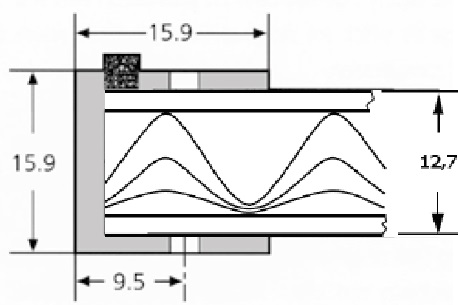

AF1 AF2

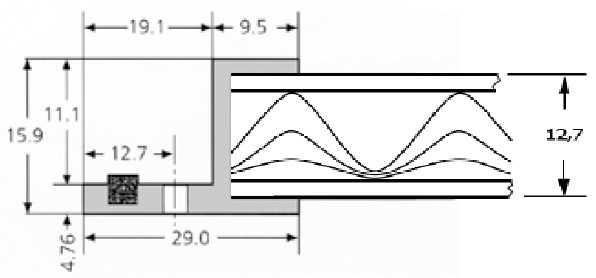

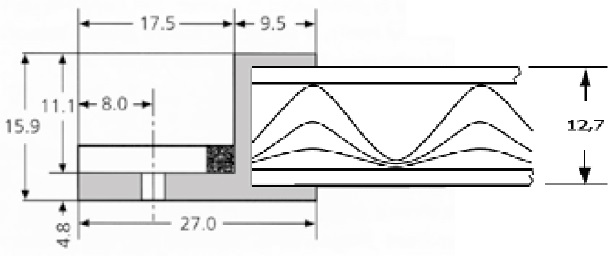

AF3 AF4

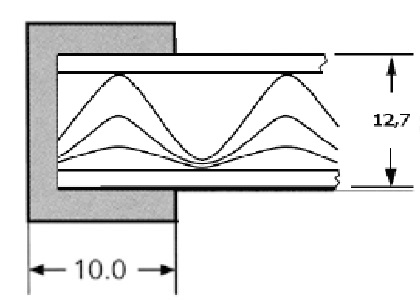

AF5 AF6

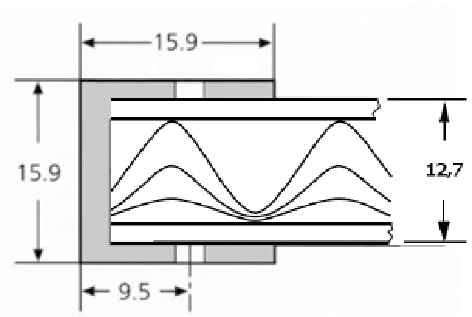

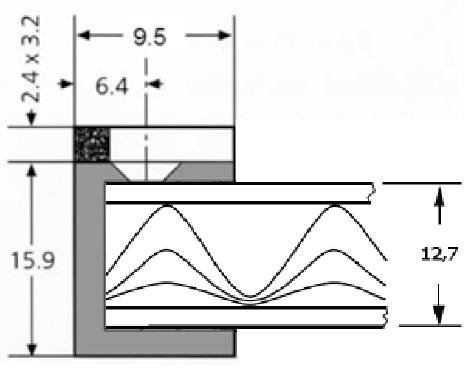

AF7 AF8
AF9 AF10

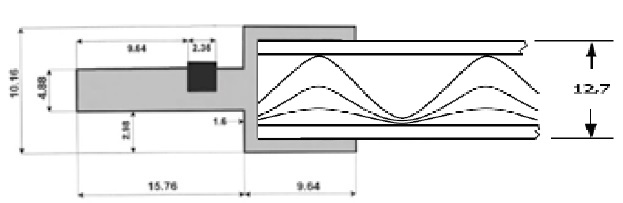

AF11 AF12

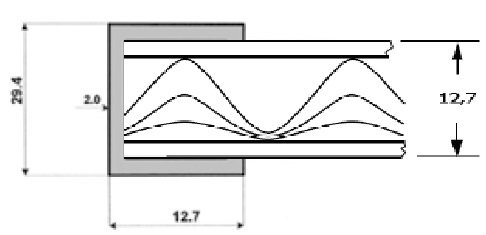

AF13

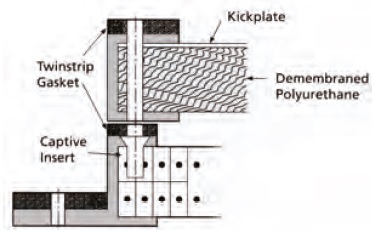

Rysunek poglądowy Typ ramki VB Rysunek poglądowy Typ ramki VB
AF3AF1
Oznaczenie konfiguracji plastra miodu
08 = Potrójna siateczka
Oznaczenie materiału pokrycia
1 = Alochrom 1200 2 = Surtec 650 3 = Elektroless Nickel 4 = Tin
5 = Malowane

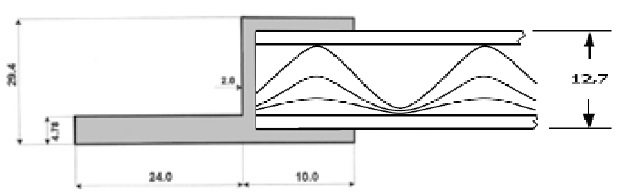

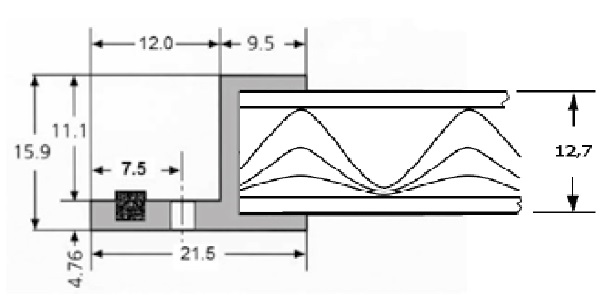

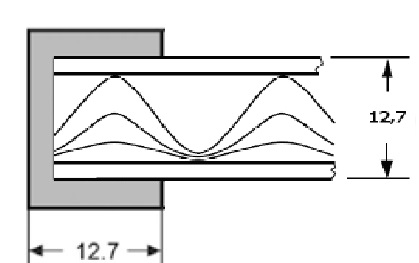

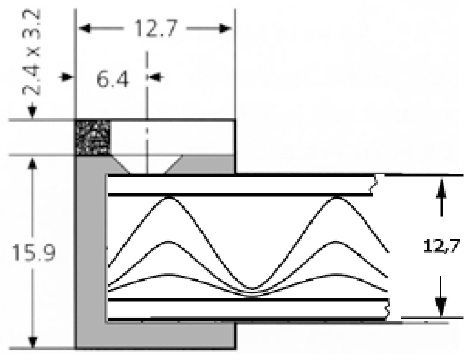

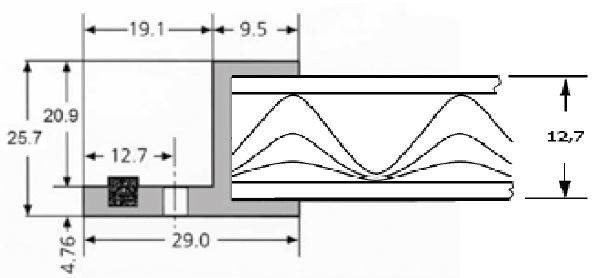

Rysunek poglądowy Typ ramki VF Rysunek poglądowy Typ ramki VF

VF-AF1-08-2260-4330-12-T/H(4.8)-1 to aluminiowy panel wentylacyjny; typ ramki AF1-08 (potrójna aluminiowa siateczka w ramce AF1); wymiar: 226mm x 433mm; 12 otworów przelotowych o średnicy 4,8mm; pokrycie: Alochrom 1200.

Aluminiowe panele wentylacyjne wyposażone są w standardową uszczelkę w postaci plecionki połączonej z profilem elastomerowych. W przypadku konieczności użycia innego typu uszczelki, należy dodać opis uszczelki.
