Aluminiowe panele wentylacyjne EMC

Ekranowane panele wentylacyjne przeznaczone są do zastosowania w różnych aplikacjach szczelnych elektromagnetycznie, gdzie wymagany jest przepływ powietrza. Panele te dostarczane są w różnych wariantach. Różnią się m.in. grubością plastra miodu, kątem jego skosu, wielkością oczka, pokryciem czy konstrukcja ramki w której zamknięty jest panel. Często zalecane jest aby zastosować w aluminiowych panelach wentylacyjnych tzw. „cross pole”, to znaczy zamontowanie dwóch warstw plastra miodu ułożonych względem siebie pod kątem 90 stopni. Zabieg ten pozwala zapobiec efektowi polaryzacji. Efekt ten może być również zniwelowany poprzez zastosowanie różnych pokryć (np. Alocrom 1200). Aluminiowe panele wentylacyjne o strukturze plastra miodu są dostępne z 13 typowymi profilami ram aluminiowych. Można je wyposażyć w płyty przeciwpyłowe.

dane techniczne

Tłumienność [dB]	Typ AF1	Typ AF2	Typ AF5	Typ AF9	Typ AF12 i AF13
200 kHz (H)	71	71	39	39	57
100 MHz (E)	105	105	80	80	>105
500 MHz (P)	93	93	55	55	>105
2 GHz (P)	94	94	52	52	>105
10 GHz (P)	82	82	61	61	90

sposób oznaczenia

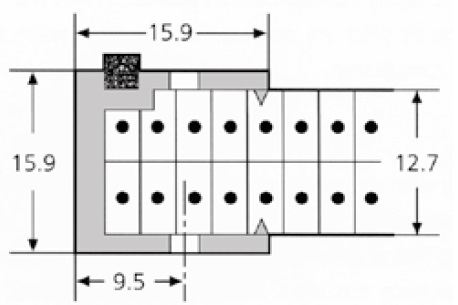

	AF1		AF2

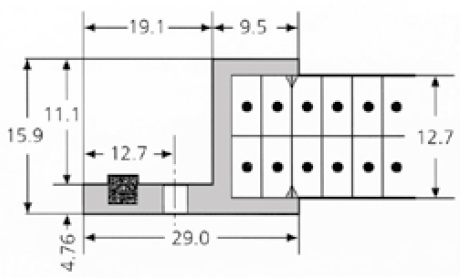

	AF3		AF4

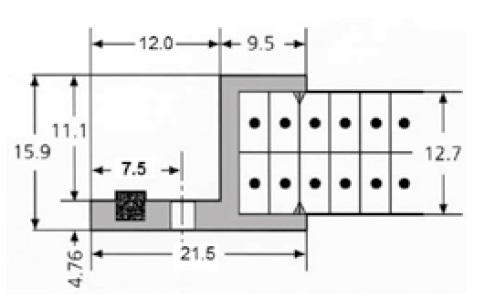

	AF5		AF6

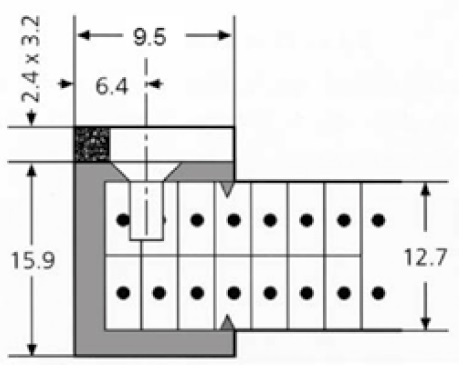

	AF7		AF8

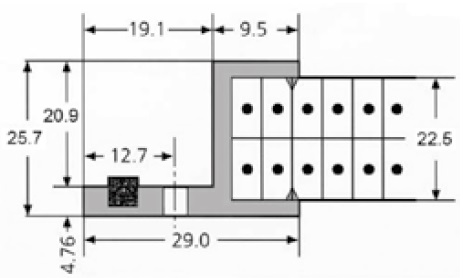

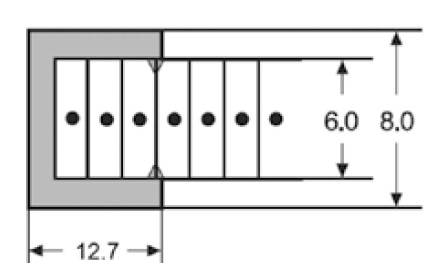

	AF9		AF10

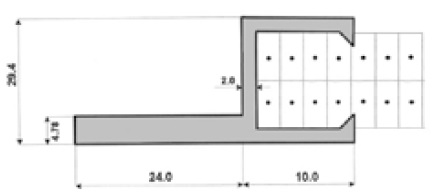

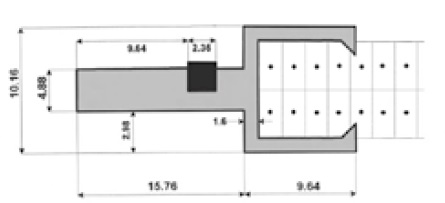

	AF11		AF12

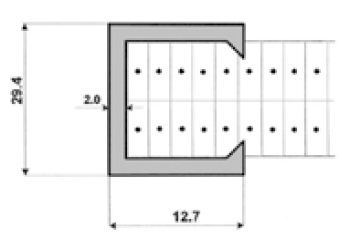

	AF13
Oznaczenie konfiguracji plastra miodu
01 = Cross-pole	02 = Pojedyncza warstwa	03 = Skos 45 st	04 = Skos 45 st + Cross-pole
05 = Skosz 30 st	06 = Skos 60 st
Oznaczenie materiału pokrycia
1 = Alochrom 1200	2 = Surtec 650	3 = Elektroless Nickel	4 = Tin
5 = Malowane
Rysunek poglądowy	Typ ramki VH	Rysunek poglądowy	Typ ramki

VH-AF1-01-2260-4330-12-T/H(4.8)-1 to aluminiowy panel wentylacyjny; typ ramki: AF1 (2 x prosty plaster miodu o grubości 6,35mm, obrócony względem siebie, grubość całkowita: 12,7mm); wymiar: 226mm x 433mm; 12 otworów przelotowych o średnicy 4,8mm; pokrycie: Alochrom 1200.

Aluminiowe panele wentylacyjne wyposażone są w standardową uszczelkę w postaci plecionki połączonej z profilem elastomerowych. W przypadku konieczności użycia innego typu uszczelki, należy dodać opis uszczelki.

zastosowanie

W miejscach, w których mogą one być wystawione na działanie elementów, aluminiowe otwory wentylacyjne w kształcie plastra miodu mogą być wyposażone w "skośny" otwór, który zapobiega przedostawaniu się wody deszczowej. Ma to dodatkowe zalety w postaci kierunkowego przepływu powietrza i zwiększonego tłumienia ze względu na wyższy współczynnik proporcji kształtu komórek.

Panele wentylacyjne o strukturze plastra miodu są zazwyczaj dostarczane z uszczelkami w formie gotowej do montażu, które albo są montowane wokół otworu w urządzeniu (wersja bez kołnierza), albo są wkładane do obudowy (wersja z kołnierzem). W zależności od wymagań wydajnościowych dla danego zastosowania, mogą być montowane poprzez przykręcenie przez otwory przelotowe w ramie, poprzez zastosowanie zatrzaskowych wkładek gwintowanych.

Aluminiowy materiał o strukturze plastra miodu powstaje przez rozprężenie połączonej folii aluminiowej w strukturę plastra miodu. W wyniku tego procesu, który jest wspólny dla wszystkich producentów plastrów miodu, powstaje materiał, który jest "spolaryzowany" i przewodzi prąd w poziomie lub w pionie. W celu przezwyciężenia problemów związanych z polaryzacją stosuje się dwie warstwy plastra miodu, ułożone pod kątem 90 stopni w stosunku do siebie. Prosimy o kontakt w celu uzyskania dalszych informacji na temat polaryzacji.

Aluminiowe panele wentylacyjne w kształcie plastra miodu są pokrywane różnymi materiałami w celu dostosowania do konkretnych zastosowań.
