Niewielka uszczelka, ogromne znaczenie dla skuteczności ekranowania EMC
W świecie elektroniki kompatybilność elektromagnetyczna często zaczyna się tam, gdzie kończy się obudowa. Możemy zaprojektować układ zgodnie z najwyższymi wymaganiami, zastosować odpowiednie filtry, ekranować przewody i zadbać o właściwe prowadzenie masy. A mimo to cały wysiłek może zostać zniweczony przez niewielką szczelinę pomiędzy elementami obudowy.
To właśnie w takich miejscach swoje znaczenie pokazują uszczelki przewodzące typu FOF – Fabric Over Foam.
Nie są spektakularnym elementem urządzenia. Nie widać ich podczas codziennej pracy i najczęściej użytkownik końcowy nawet nie zdaje sobie sprawy z ich obecności. Z punktu widzenia inżyniera EMC mogą jednak stanowić jeden z kluczowych elementów całego systemu ekranowania.
Obudowa nie może mieć „słabych punktów”
Podstawowym zadaniem ekranowanej obudowy jest ograniczenie emisji zakłóceń elektromagnetycznych na zewnątrz oraz ochrona znajdującej się wewnątrz elektroniki przed zakłóceniami pochodzącymi z otoczenia.
Problem pojawia się wtedy, gdy konstrukcja obudowy posiada miejsca, przez które pole elektromagnetyczne może się przedostawać. Drzwi szafy sterowniczej, pokrywa urządzenia, panel serwisowy, miejsce połączenia dwóch elementów obudowy czy okolice złącza – wszystkie te miejsca mogą stać się potencjalnym punktem osłabiającym skuteczność ekranowania. Nawet niewielka szczelina może mieć znaczenie, szczególnie przy wyższych częstotliwościach.
Dlatego skuteczne ekranowanie EMC nie polega wyłącznie na zastosowaniu odpowiedniego materiału na ścianach obudowy. Równie ważne jest zapewnienie ciągłości elektrycznej pomiędzy jej poszczególnymi elementami. I właśnie tutaj pojawia się rola uszczelnienia przewodzącego.

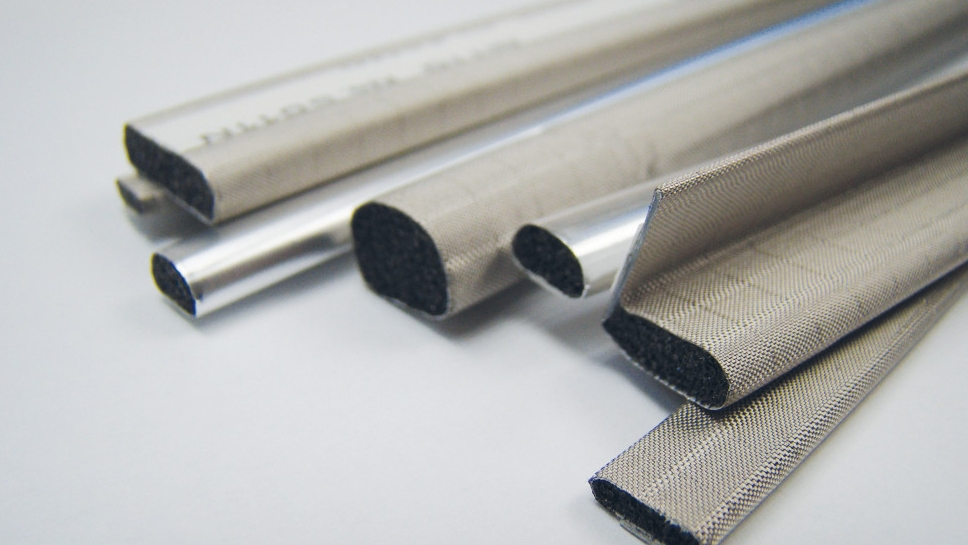

Czym właściwie jest FOF?
FOF, czyli Fabric Over Foam, to konstrukcja łącząca dwa pozornie bardzo różne materiały. Jej rdzeń stanowi elastyczna pianka, natomiast zewnętrzną część tworzy przewodząca, metalizowana tkanina.
Takie rozwiązanie pozwala połączyć właściwości mechaniczne pianki z właściwościami elektrycznymi materiału przewodzącego. Piankowy rdzeń zapewnia elastyczność oraz możliwość dopasowania uszczelki do powierzchni, natomiast metalizowana tkanina tworzy przewodzącą drogę pomiędzy elementami obudowy.
To właśnie prostota tej konstrukcji jest jednocześnie jej największą zaletą. FOF nie musi być sztywnym elementem konstrukcyjnym. Może pracować jako elastyczny most przewodzący pomiędzy powierzchniami, które muszą być ze sobą połączone elektrycznie, ale jednocześnie wymagają odpowiedniego docisku.
Między elastycznością a ekranowaniem
W projektowaniu uszczelnienia EMC zawsze pojawia się pewien kompromis. Z jednej strony materiał musi być wystarczająco miękki, aby można było go skompresować i dopasować do nierówności powierzchni. Z drugiej – musi zapewniać odpowiednio stabilny kontakt elektryczny.
Zbyt sztywna uszczelka może wymagać dużej siły docisku, utrudniać montaż i zwiększać wymagania mechaniczne konstrukcji. Z kolei materiał niewystarczająco elastyczny może nie kompensować niewielkich nierówności czy tolerancji wykonania.
Piankowy rdzeń FOF pozwala uzyskać niską siłę kompresji przy jednoczesnym dopasowaniu do powierzchni. Metalizowana tkanina zapewnia natomiast właściwości potrzebne do ekranowania elektromagnetycznego. ARIZO wskazuje właśnie połączenie miękkiego rdzenia z przewodzącą tkaniną jako rozwiązanie przeznaczone do aplikacji wymagających zarówno szczelności elektromagnetycznej, jak i amortyzacji. To szczególnie istotne w urządzeniach, które muszą być wielokrotnie otwierane, serwisowane lub montowane.
Szczelina, której nie widać
W praktyce inżynierskiej łatwo skupić się na dużych elementach systemu EMC i zapomnieć o szczegółach konstrukcyjnych. Tymczasem skuteczność ekranowania jest tak dobra, jak jego najsłabszy punkt.
Możemy zastosować wysokiej jakości metalową obudowę, odpowiednio zaprojektowane filtry i ekranowane przewody, a następnie pozostawić niewłaściwie zabezpieczoną przestrzeń pomiędzy pokrywą a korpusem urządzenia. W takim przypadku zakłócenia mogą znaleźć drogę na zewnątrz lub do wnętrza obudowy właśnie przez to połączenie.
FOF pozwala ograniczyć ten problem poprzez stworzenie przewodzącego połączenia pomiędzy współpracującymi powierzchniami. Nie chodzi więc wyłącznie o „uszczelnienie” w klasycznym znaczeniu tego słowa. W przypadku uszczelek EMC kluczowa jest ciągłość elektryczna, a nie tylko fizyczne zamknięcie szczeliny.

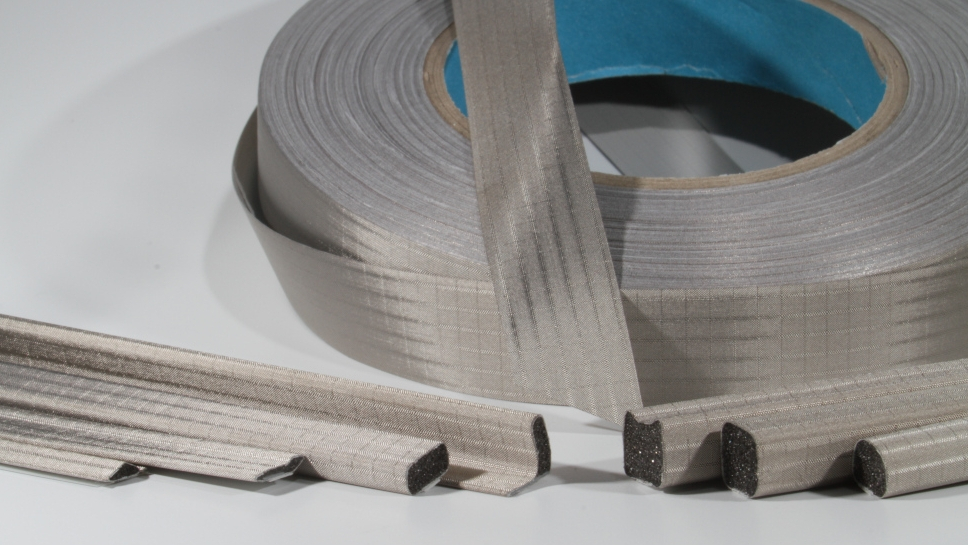

FOF niejedno ma imię
Choć określenie FOF odnosi się do konkretnej konstrukcji, sama rodzina piankowych uszczelnień przewodzących jest bardzo szeroka. W zależności od potrzeb aplikacji można zastosować profile o różnych kształtach i wymiarach. Dostępne są również rozwiązania wykonywane jako elementy wycinane, w tym uszczelnienia przeznaczone bezpośrednio pod złącza. ARIZO oferuje także piankowe uszczelnienia EMC pokryte folią aluminiową, w których przewodząca folia odpowiada za ekranowanie, a piankowy rdzeń za elastyczność i amortyzację.
Dzięki temu technologia może być dopasowana do bardzo różnych konstrukcji – od niewielkich urządzeń elektronicznych, przez szafy sterownicze i telekomunikacyjne, aż po bardziej wymagające systemy przemysłowe.
Istotną zaletą jest również możliwość wykonywania profili niestandardowych oraz detali wykrawanych. Pozwala to projektantowi traktować uszczelkę nie jako gotowy, uniwersalny produkt, lecz jako element dopasowany do konkretnej geometrii urządzenia.
podstawie rzeczywistych warunków pracy urządzenia, a nie wyłącznie jego wymiarów. Mały element, który może zdecydować o wyniku testów EMC
Projektanci elektroniki doskonale wiedzą, jak wymagające potrafią być badania kompatybilności elektromagnetycznej. Czasami urządzenie przechodzi większość procesu projektowego bez większych problemów, a następnie podczas testów okazuje się, że poziom emisji przekracza dopuszczalne wartości. W takiej sytuacji poszukiwanie źródła problemu może prowadzić przez wiele elementów konstrukcji.
Jednym z nich może być właśnie obudowa i jej połączenia. Odpowiednio dobrane uszczelnienie przewodzące może stać się istotnym elementem rozwiązania problemu, ponieważ pomaga zachować ciągłość elektryczną pomiędzy elementami ekranującymi. Nie oznacza to oczywiście, że sama uszczelka zagwarantuje osiągnięcie konkretnego poziomu tłumienia w każdej aplikacji. Skuteczność całego systemu zależy od konstrukcji urządzenia, materiałów, geometrii, częstotliwości oraz sposobu montażu. I właśnie dlatego dobór uszczelnienia EMC powinien być częścią procesu projektowania, a nie decyzją podejmowaną dopiero na końcu.
Dobre ekranowanie zaczyna się od detali
W kompatybilności elektromagnetycznej nie ma miejsca na przypadkowe rozwiązania. Skuteczny system EMC jest sumą wielu decyzji projektowych – od architektury urządzenia, przez dobór materiałów, po sposób łączenia poszczególnych elementów.
Uszczelka FOF może wyglądać jak niepozorny pasek pianki. W rzeczywistości jest jednak elementem, który pomaga zamknąć elektromagnetyczną „furtkę” w miejscu, gdzie dwa elementy obudowy muszą się ze sobą spotkać. I właśnie w tym tkwi jej znaczenie.
