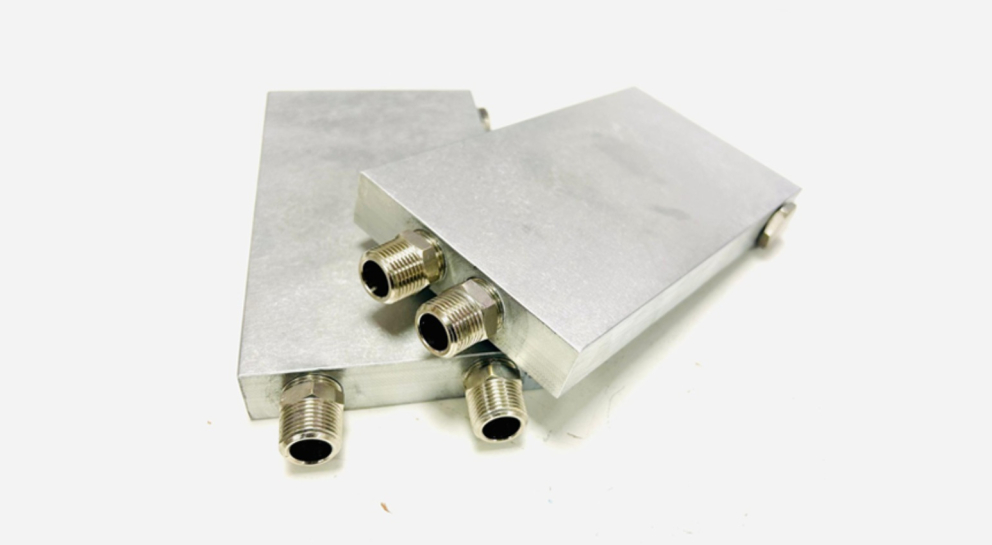

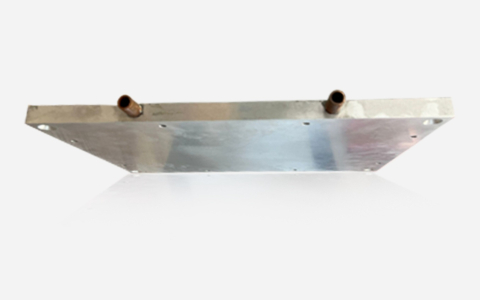

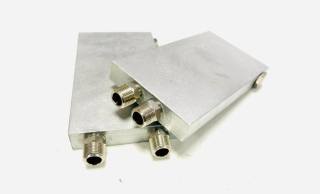

Płyty chłodzące Vorticol
Płytki chłodzące typu Vorticol to innowacyjne rozwiązania opracowane przez firmę MG ITALY, które wykorzystują spiralne lub cyrkulacyjne kanały przepływu cieczy chłodzącej do zwiększenia efektywności wymiany ciepła. Nazwa „Vorticol” pochodzi od angielskiego słowa vortex – wir – co bezpośrednio odzwierciedla zasadę działania tych struktur: generowanie zjawisk wirowych w kanałach przepływowych w celu maksymalizacji turbulencji i powierzchni kontaktu cieczy z materiałem odprowadzającym ciepło.
W odróżnieniu od klasycznych płyt chłodzących z liniowymi kanałami, systemy Vorticol wprowadzają przepływ cieczy w kontrolowane wiry, co znacząco poprawia lokalny współczynnik konwekcji cieplnej oraz homogenizuje rozkład temperatury w całym układzie.
Zasada działania i budowa
System Vorticol oparty jest na kanałach spiralnych lub cyrkulacyjnych, frezowanych lub chemicznie wytrawianych w jednej z warstw płyty chłodzącej. Kanały te są zaprojektowane w taki sposób, aby wprawić ciecz w ruch wirowy (vortex flow), który zwiększa lokalną turbulencję, a tym samym intensyfikuje wymianę ciepła między powierzchnią płyty a medium chłodzącym.
Cała struktura płyty jest następnie lutowana próżniowo (vacuum brazed), co zapewnia trwałość mechaniczną i pełną szczelność, nawet przy wysokim ciśnieniu pracy. W efekcie uzyskuje się kompaktowy, wysoce wydajny moduł chłodzenia cieczą – szczególnie skuteczny w aplikacjach wymagających intensywnego zarządzania ciepłem na niewielkiej powierzchni.
Najważniejsze zalety systemów Vorticol
🔹 Zwiększona efektywność chłodzenia
Zjawiska wirowe znacząco zwiększają powierzchnię wymiany ciepła oraz intensywność konwekcji – co przekłada się na nawet 30–50% wyższą efektywność termiczną w porównaniu do klasycznych kanałów liniowych.
🔹 Jednolity rozkład temperatury
Cyrkulacyjny przepływ minimalizuje lokalne przegrzewanie komponentów oraz poprawia równomierność chłodzenia na całej powierzchni płyty.
🔹 Kompaktowa konstrukcja
Systemy Vorticol pozwalają na uzyskanie dużej efektywności cieplnej przy mniejszych wymiarach płyty, co sprawdza się szczególnie w aplikacjach, gdzie przestrzeń jest ograniczona (np. elektronika samochodowa, HPC, przemysł lotniczy).
🔹 Pełna integracja z systemami cieczy chłodzącej
Płyty chłodzące Vorticol wyposażone są w standardowe lub customowe przyłącza cieczy, z możliwością zastosowania dowolnego medium (woda, glikol, ciecz dielektryczna).
🔹 Odporność na ciśnienie i warunki przemysłowe
Dzięki lutowaniu próżniowemu całość konstrukcji jest odporna na wysokie ciśnienia (nawet >10 bar), wibracje, udary mechaniczne i korozję.
