Płyty chłodzące próżniowe
Płyty chłodzące z technologią próżniową (Vacuum Brazed Liquid Cold Plates) to zaawansowane systemy odprowadzania ciepła przeznaczone do chłodzenia komponentów elektronicznych o dużej gęstości mocy, takich jak tranzystory IGBT, moduły SiC/GaN, przekształtniki, sterowniki silników czy zasilacze przemysłowe. Rozwiązania te łączą w sobie wysoce wydajne przewodnictwo cieplne, trwałość mechaniczną oraz możliwość pełnej integracji z systemami chłodzenia cieczą.
MG iTALY oferuje płyty chłodzące oparte na technologii lutowania próżniowego (vacuum brazing), które pozwalają na tworzenie złożonych kanałów przepływu cieczy wewnątrz solidnych, szczelnych struktur aluminiowych lub miedzianych. Konstrukcja taka gwarantuje doskonały kontakt termiczny, niską rezystancję cieplną oraz odporność na wysokie ciśnienie i wibracje, nawet w najtrudniejszych warunkach eksploatacyjnych.
Czym są płyty chłodzące vacuum?

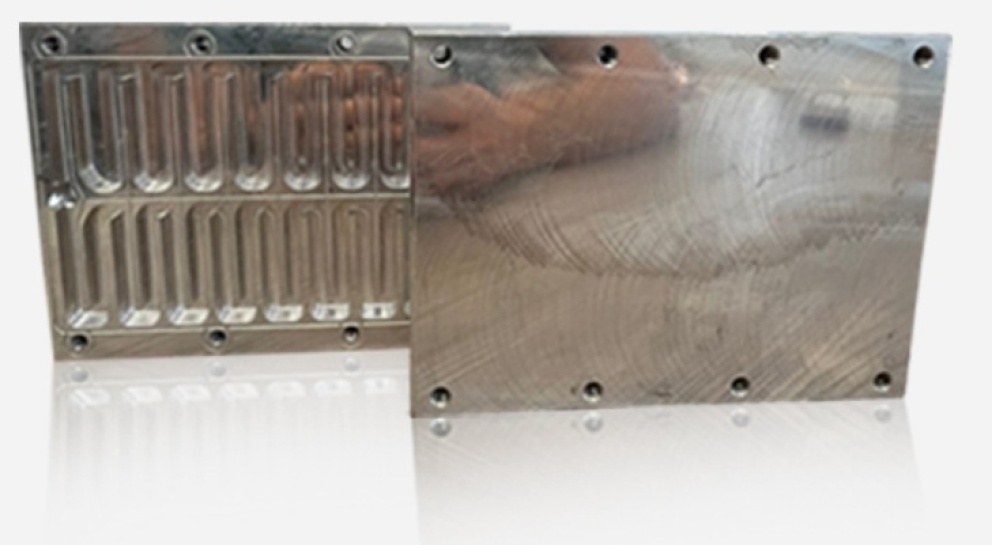

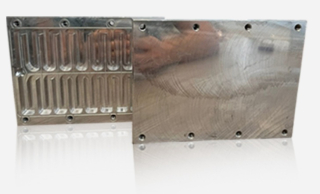

Płyta chłodząca to płaski moduł metalowy (najczęściej aluminiowy), w którym znajduje się zintegrowana sieć kanałów wewnętrznych. Ciecz chłodząca (np. woda dejonizowana, glikol, olej) przepływa przez te kanały, odbierając ciepło z powierzchni płyty, do której przymocowane są podzespoły generujące ciepło.
Technologia lutowania próżniowego pozwala na trwałe i szczelne połączenie warstw konstrukcyjnych płyty – bez użycia dodatkowych elementów uszczelniających, które mogłyby pogarszać przewodnictwo cieplne lub ograniczać ciśnienie pracy. Dzięki temu powstaje kompaktowy, niezwykle trwały i efektywny termicznie układ.
Zalety płyt chłodzących z technologią próżniową
🔹 Wysoka gęstość mocy chłodzonej
Technologia vacuum brazed umożliwia budowę bardzo precyzyjnych kanałów chłodzących bez kompromisów mechanicznych – co pozwala na efektywne chłodzenie urządzeń o mocy przekraczającej 200 W/cm².
🔹 Niezrównana szczelność i odporność na ciśnienie
Konstrukcja lutowana próżniowo jest całkowicie szczelna i odporna na działanie ciśnienia do 6–10 bar, co sprawdza się szczególnie w wymagających systemach chłodzenia cieczą.
🔹 Doskonałe przewodnictwo cieplne
Dzięki jednolitej strukturze metalicznej bez uszczelek i klejów, uzyskuje się minimalną rezystancję termiczną – od powierzchni do cieczy chłodzącej.
🔹 Kompaktowa i lekka budowa
Płyty chłodzące MG iTALY oferują wysoką efektywność w relatywnie cienkich konstrukcjach – grubość typowo od 6 do 15 mm – co pozwala na łatwą integrację z elektroniką przemysłową, automotive i systemami HPC.
🔹 Dowolna konfiguracja kanałów przepływu
Możliwość zaprojektowania kanałów jedno- lub wielodrutowych, spiralnych, meandrowych, punktowo skoncentrowanych – w zależności od rozkładu źródeł ciepła.
🔹 Odporność na korozję i czynniki zewnętrzne
Dostępne wykończenia powierzchni: anodowanie, pasywacja, niklowanie chemiczne – w zależności od medium chłodzącego i środowiska pracy.
