Stalowe panele wentylacyjne EMC

Stalowe panele ekranujące przeznaczone są do wymagających zastosowań, takich jak pomieszczenia ekranowane, zastosowania militarne, gdzie wymagane jest wysokie tłumienie w całym zakresie częstotliwości, a w szczególności w polu H. Ten typoszereg ekranujących paneli wentylacyjnych jest szczególnie przydatny w aplikacjach EMP i TEMPEST. Stalowe panele wentylacyjne EMI przeznaczone są do zastosowania w różnych aplikacjach szczelnych elektromagnetycznie, gdzie wymagany jest przepływ powietrza. Panele te różnią się m.in. grubością plastra miodu, kątem jego skosu, wielkością oczka, pokryciem czy konstrukcja ramki w której zamknięty jest panel. Stalowe panele wentylacyjne produkowane są na zamówienie, zgodnie ze standardowymi opcjami bądź zgodnie ze specyfikacją klienta. Przy wyborze materiału należy wziąć pod uwagę odporność na korozję odpowiednią dla środowiska aplikacji oraz wymagania dotyczące tłumienia.



UL 94
ISO 9001;14001
RoHS
REACH
VP-AF1 VP-AF2
Tłumienność [dB]

Stalowy panel wentylacyjny

Oczko: 3,2 mm

Grubość: 12,7 mm

Stalowy panel wentylacyjny

Oczko: 3,2 mm

Grubość: 25,4 mm

Stalowy panel wentylacyjny

Oczko: 4,8 mm

Grubość: 25,4 mm

1 KHz 16 30 29
10 KHz 50 85 72
100 KHz 90 118 108
1 MHz 110 118 115
10 Mhz 110 118 115
1 KHz 110 111 111
10 KHz 115 115 115
100 KHz 115 120 120
1 MHz 115 120 120
10 MHz 115 120 120
100 MHz 115 130 130
400 MHz 115 130 130
1 GHz 105 120 120
10 GHz 105 120 120

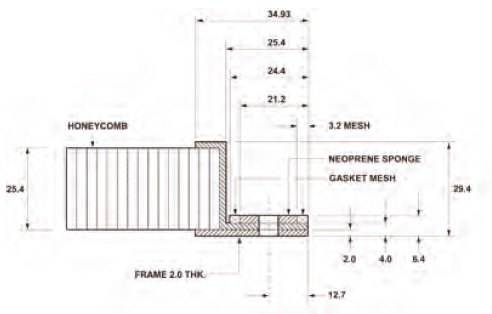

Standardowe typy ramek
Rysunek poglądowy Oznaczenie Rysunek poglądowy Oznaczenie
