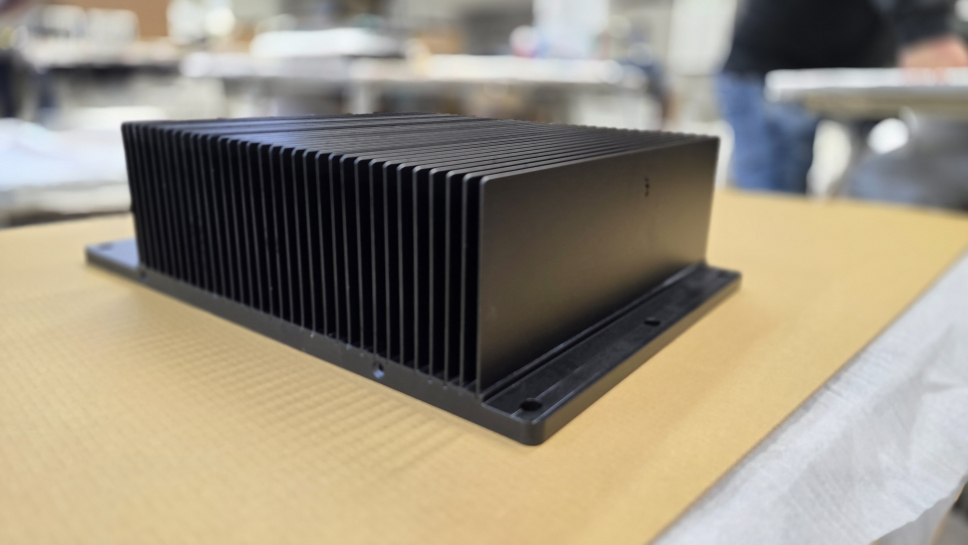

Radiatory – cisi bohaterowie technologii, czyli jak odprowadzać ciepło, zanim stanie się problemem
Kiedy myślimy o innowacjach w elektronice czy energetyce, rzadko zastanawiamy się nad tym, co stoi za ich stabilnym i niezawodnym działaniem. Procesor, falownik, stacja bazowa – wszystkie te urządzenia pracują w warunkach wysokich obciążeń termicznych. I właśnie tutaj kluczową rolę odgrywają radiatory – komponenty, które często decydują o żywotności, wydajności i bezpieczeństwie całego systemu.
Radiator nie jest już jedynie „elementem zamontowanym na chipie”. To precyzyjnie zaprojektowany komponent termiczny, którego zadaniem jest skuteczne odprowadzanie ciepła z wrażliwych elementów, zanim jego nadmiar doprowadzi do degradacji parametrów pracy lub trwałych uszkodzeń.
Od prostych żeber do zaawansowanych struktur: ewolucja radiatorów
Klasyczny radiator kojarzy się z metalowym blokiem wyposażonym w żebra zwiększające powierzchnię wymiany ciepła — i w wielu zastosowaniach taka konstrukcja wciąż pozostaje w pełni wystarczająca. Jednak wraz ze wzrostem mocy i gęstości upakowania elementów półprzewodnikowych technologie chłodzenia termicznego znacząco się rozwinęły.
- Radiatory powietrzne (air heat sinks) wykorzystują naturalny lub wymuszony przepływ powietrza do odbioru ciepła z powierzchni żeber. Są rozwiązaniem prostym, ekonomicznym i skutecznym przy umiarkowanych strumieniach mocy cieplnej.

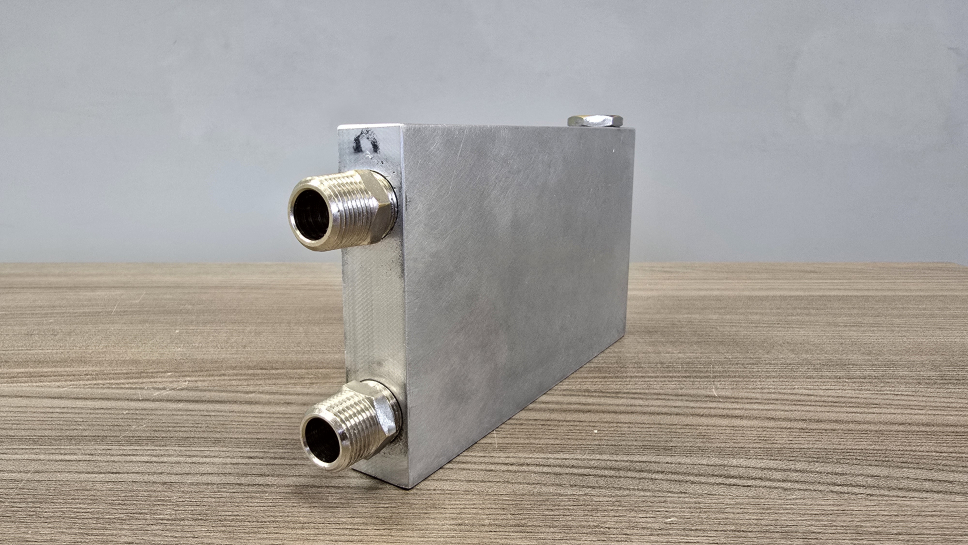

- Radiatory cieczowe / cold plates (liquid heat sinks) stosowane są w układach o dużej gęstości mocy. Ciepło odbierane jest przez medium chłodzące i transportowane do zewnętrznego wymiennika ciepła, co pozwala uzyskać wyższą efektywność chłodzenia przy jednoczesnym ograniczeniu hałasu i gabarytów.

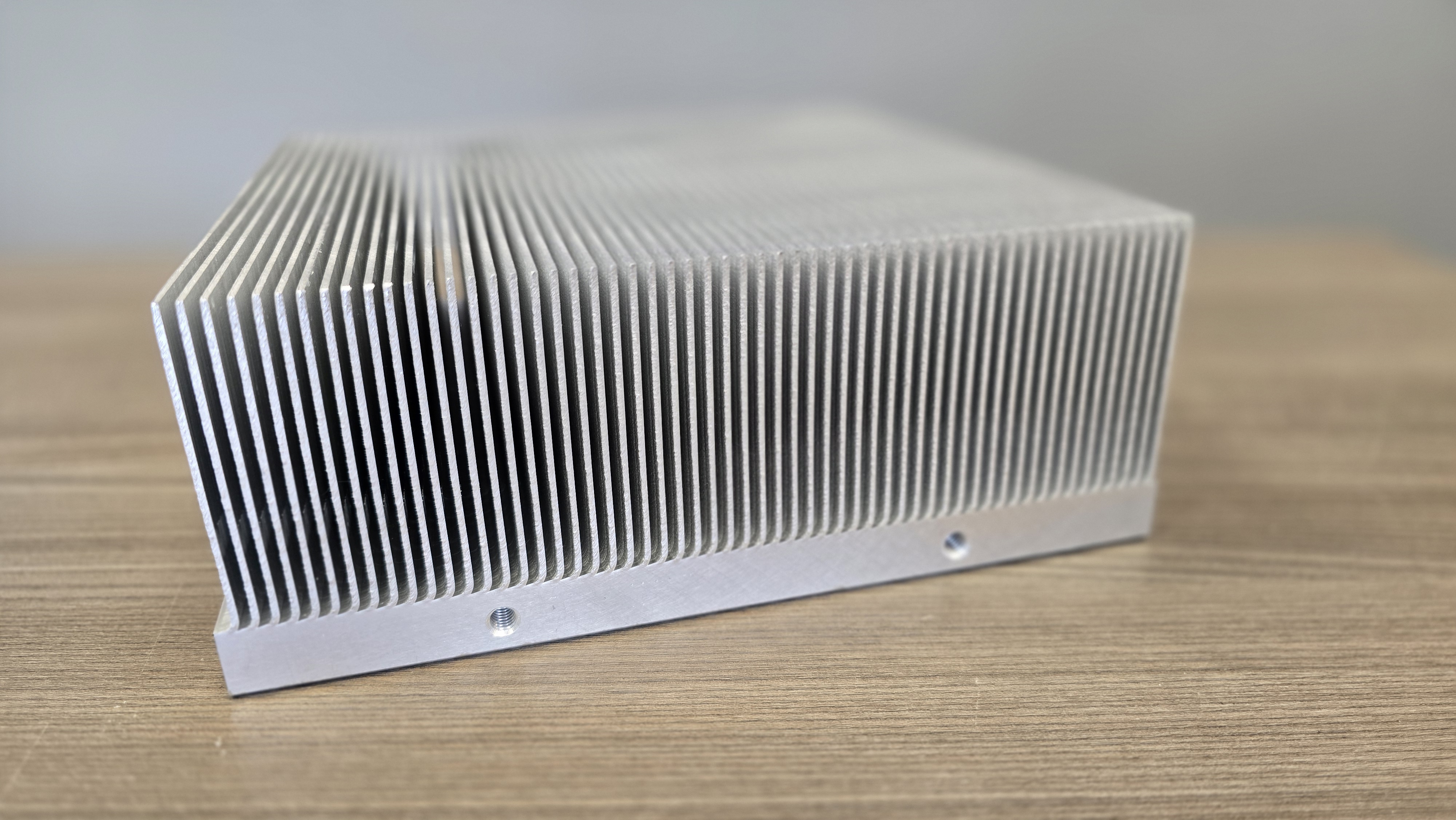

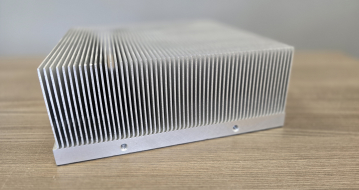

- Radiatory skivingowe (skived heatsinks) wytwarzane są przez mechaniczne formowanie żeber bezpośrednio z jednego bloku materiału, najczęściej aluminium lub miedzi. Eliminacja dodatkowych połączeń zmniejsza opory cieplne i pozwala maksymalnie zwiększyć powierzchnię wymiany ciepła przy zachowaniu wysokiej wytrzymałości mechanicznej.
Technologie zwiększające wydajność chłodzenia
W MGITALY projektowanie radiatorów to nie tylko dobór geometrii, lecz przede wszystkim świadome wykorzystanie zaawansowanych procesów wytwórczych, które bezpośrednio przekładają się na parametry termiczne gotowego komponentu.
🔧 Heat Sink Plus – więcej niż standard
To autorska technologia łączenia płyty bazowej z pakietem żeber, pozwalająca uzyskać bardzo dobrą ciągłość przewodzenia ciepła na styku elementów. Dzięki temu całkowita oporność termiczna radiatora jest o 8–15% niższa w porównaniu do klasycznych rozwiązań, co ma szczególne znaczenie w aplikacjach o ograniczonej przestrzeni montażowej.
⚙️ Skived Fin Technology – maksymalna gęstość mocy
Formowanie żeber z jednego bloku materiału eliminuje spawy, kleje i dodatkowe interfejsy cieplne. Efektem jest bardzo niska rezystancja termiczna oraz wysoka trwałość konstrukadiatora w warunkach długotrwałej eksploatacji przemysłowej.
🌡️ Liquid brazed heatsinks – stabilność i odporność
Radiatory chłodzone cieczą, łączone metodą lutowania twardego (brazowania), charakteryzują się wysoką integralnością strukturalną i stabilnością parametrów w szerokim zakresie temperatur. Rozwiązania te są szczególnie cenione w systemach energoelektronicznych i wysokowydajnych układach obliczeniowych.
Wysoka temperatura nie oznacza jedynie ryzyka awarii. Nawet wzrost temperatury o kilka stopni może prowadzić do:
- przyspieszonej degradacji półprzewodników i materiałów izolacyjnych,
- wzrostu liczby błędów operacyjnych i niestabilności pracy,
- zwiększenia strat mocy i spadku sprawności energetycznej,
- konieczności ograniczania mocy obliczeniowej lub wyjściowej w celu ochrony układu.
Efektywne zarządzanie ciepłem jest więc jednym z kluczowych czynników decydujących o wydajności, niezawodności i długości życia nowoczesnych urządzeń elektronicznych.
Dla ARIZO radiator nie jest jedynie elementem katalogowym, lecz integralną częścią projektu systemowego. Współpraca z MGITALY — firmą, która od ponad 40 lat rozwija technologie chłodzenia i mechaniki precyzyjnej — pozwala nam dostarczać rozwiązania:
✔️ skalowalne dla szerokiego zakresu mocy i zastosowań,
✔️ precyzyjnie dopasowane do specyfiki projektu klienta,
✔️ wykonane z materiałów o wysokiej przewodności cieplnej,
✔️ spełniające rygorystyczne wymagania przemysłowe i jakościowe.
Dzięki temu nasi Klienci otrzymują nie tylko skuteczne chłodzenie, lecz przede wszystkim stabilność działania, bezpieczeństwo i przewidywalność parametrów w całym cyklu życia urządzenia.
