Komory parowe – radiator nowej generacji w zarządzaniu temperaturą elektroniki

W świecie elektroniki istnieje pewien paradoks. Z jednej strony urządzenia stają się coraz mniejsze, szybsze i bardziej wydajne. Z drugiej – każdy dodatkowy wat mocy oznacza kolejne waty energii zamienionej w… ciepło. A ciepło, jak wiadomo, jest największym wrogiem stabilnej pracy elektroniki.



Dlatego zarządzanie temperaturą przestało być tylko dodatkiem do projektu. Stało się pełnoprawną dziedziną inżynierii. Jednym z najbardziej eleganckich i zaawansowanych rozwiązań w tej dziedzinie są komory parowe (vapor chambers) – specjalny typ radiatora rozwijany m.in. przez firmę MG Italy.



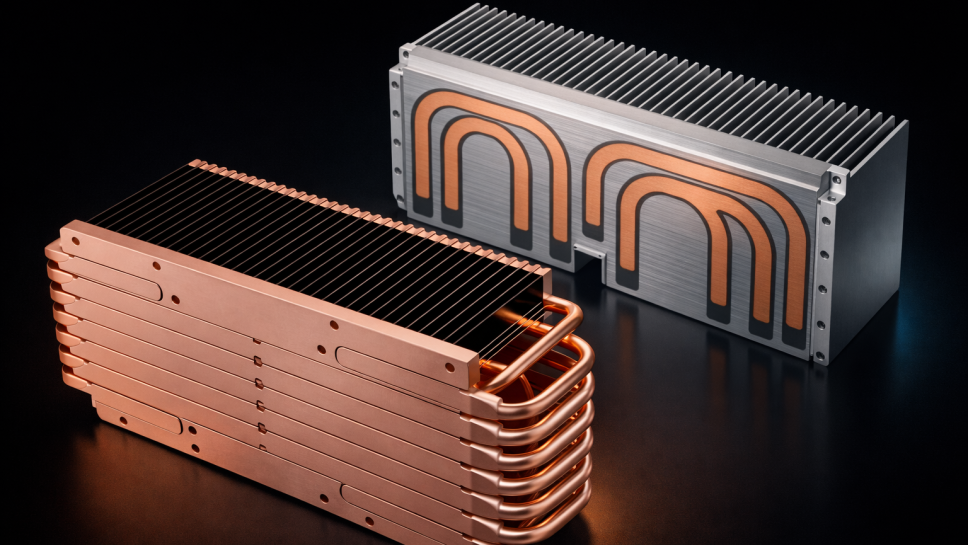

Na pierwszy rzut oka komora parowa wygląda jak zwykła metalowa płyta. W rzeczywistości jest to jednak mały, zamknięty układ termodynamiczny, który wykorzystuje fizykę przemiany fazowej, aby transportować ciepło znacznie szybciej niż tradycyjny radiator.

Komory parowe – radiator nowej generacji w zarządzaniu temperaturą elektroniki

Radiator, który wykorzystuje fizykę parowania

Klasyczny radiator działa w prosty sposób: ciepło przewodzi się przez metalową strukturę, a następnie oddawane jest do powietrza przez żebra.



Komora parowa działa inaczej – wykorzystuje parowanie i kondensację cieczy.



W hermetycznej komorze znajduje się niewielka ilość cieczy roboczej (najczęściej wody o bardzo wysokiej czystości) oraz specjalna struktura kapilarna, która transportuje ciecz.



Kiedy jeden fragment komory zaczyna się nagrzewać: ciecz zaczyna parować, para bardzo szybko rozchodzi się po całej objętości komory, w chłodniejszych obszarach para skrapla się, skroplona ciecz wraca do miejsca nagrzewania.



Proces ten odbywa się nieustannie, tworząc wyjątkowo efektywny system transportu ciepła.

Eliminacja lokalnych przegrzań

Jednym z największych problemów nowoczesnej elektroniki są tzw. hot spots – niewielkie obszary o bardzo wysokiej temperaturze.

W klasycznych radiatorach ciepło rozchodzi się od źródła stopniowo. Jeśli moc jest duża, pojawiają się lokalne przegrzania.

Komora parowa działa inaczej:



  • para rozchodzi się niemal natychmiast po całej powierzchni,
  • ciepło rozprowadzane jest równomiernie,
  • temperatura radiatora staje się bardziej jednorodna.



W praktyce oznacza to bardziej stabilną pracę układów elektronicznych i mniejsze ryzyko przegrzania.

Eliminacja lokalnych przegrzań

Dlaczego komory parowe są tak skuteczne?

Powód tkwi w fizyce. Podczas parowania ciecz pochłania ogromną ilość energii – tzw. ciepło utajone parowania. To zjawisko pozwala transportować duże ilości energii przy bardzo niewielkiej różnicy temperatur.



W praktyce daje to kilka kluczowych korzyści:



⚡bardzo szybkie rozprowadzanie ciepła: energia cieplna dociera do całej powierzchni radiatora,

⚡wysoka efektywność przy dużej gęstości mocy: idealne rozwiązanie dla elektroniki mocy,

⚡kompaktowa konstrukcja: komora parowa może być bardzo cienka,

⚡lepsze wykorzystanie radiatora: cała jego powierzchnia pracuje efektywnie,



W wielu zastosowaniach takie rozwiązania mogą zwiększyć efektywność odprowadzania ciepła nawet o kilkadziesiąt procent w porównaniu z klasycznym radiatorem.

Przyszłość chłodzenia elektroniki

Elektronika zmierza dziś w jednym kierunku – coraz większa moc w coraz mniejszej przestrzeni. To oznacza, że technologie takie jak komory parowe będą odgrywać coraz większą rolę w projektowaniu systemów chłodzenia.



Obserwujemy już kilka wyraźnych trendów: integrację komór parowych z radiatorami, bardzo cienkie struktury chłodzące, hybrydowe systemy chłodzenia, rozwój materiałów o jeszcze lepszej przewodności cieplnej.



W efekcie radiator przestaje być prostym elementem metalowym. Coraz częściej staje się zaawansowanym komponentem termodynamicznym, który decyduje o stabilności i wydajności całego urządzenia.
