Ekrany EMC do lutowania
Oprócz ekranowania obudowy elektronicznej może być przydatne lub nawet konieczne ekranowanie źródła zakłóceń bezpośrednio na płytce drukowanej. Jest to często wymagane w celu zapewnienia zgodności z obowiązującymi przepisami dotyczącymi kompatybilności elektromagnetycznej w zakresie promieniowania wychodzącego i przychodzącego i/lub w celu zagwarantowania bezpiecznego działania zespołu. Ekrany układów scalonych mogą być wykonane z różnych materiałów takich jak stal ocynowana, stal nierdzewna, srebro, miedź berylowa.
Jednoczęściowe osłony są metalowymi osłonami składającymi się z pięciu stron. Szósta strona jest określana przez podłączenie do toru uziemienia elektrycznego na płytce drukowanej.
Jedno- i dwuczęściowe ekrany są montowane na płytce drukowanej w technologii THT lub SMD.
UL 94
ISO 9001;14001
RoHS
REACH
dane techniczne
 |
SGH-13,66x12,70x2,54x0,20-FS-OP | 13,66 | 12,70 | 2,54 | 0,20 | |
 |
SGH-16,50x16,50x3,60x0,20-FS-OP | 16,50 | 16,50 | 3,60 | 0,20 | |
 |
SGH-26,21x26,21x5,08x0,20-FS-OP | 26,21 | 26,21 | 5,08 | 0,20 | |
 |
SGH-29,36x18,50x7,00x0,20-FS-OP | 29,36 | 18,50 | 7,00 | 0,20 | |
 |
SGH-32,00x32,00x6,00x0,20-FS-OP | 32,00 | 32,00 | 6,00 | 0,20 | |
 |
SGH-36,83x33,68x5,08x0,20-FS-OP | 36,83 | 33,68 | 5,08 | 0,20 | |
 |
SGH-38,10x25,40x6,00x0,20-FS-OP | 38,10 | 25,40 | 6,00 | 0,20 | |
 |
SGH-39,60x39,60x7,00x0,20-FS-OP | 39,60 | 39,60 | 7,00 | 0,20 | |
 |
SGH-44,00x30,50x3,00x0,20-FS-OP | 44,00 | 30,50 | 3,00 | 0,20 | |
 |
SGH-44,37x44,37x9,75x0,20-FS-OP | 44,37 | 44,37 | 9,75 | 0,20 | |
 |

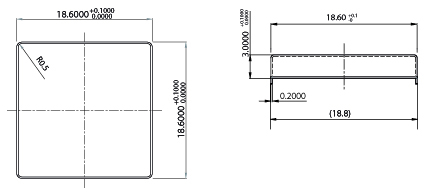

SGH-18,60x18,60x3,00-FS-OP | 18,6 | 18,6 | 3,0 | 0,2 | |
| Rysunek poglądowy | Oznaczenie |
Długość [mm] |
Szerokość [mm] |
Wysokość [mm] |
Grubość materiału [mm] |
Karta spec. |
produkcja pod projekt
Poza standardowymi ekranami, dostarczamy również obudowy ekranujące EMC, które są specjalnie zaprojektowane zgodnie z Twoimi wymaganiami. Niezależnie od tego, czy są one przeznaczone do prototypów, czy do produkcji masowej, w małych lub dużych ilościach, osłony są tanim sposobem na zapewnienie bezpośredniego ekranowania płytki drukowanej, aby zapobiec promieniowaniu EMC.
W celu uniknięcia wysokich temperatur i związanych z nimi zaburzeń komponentów, zaleca się zapewnienie otworów powietrznych w osłonie.
