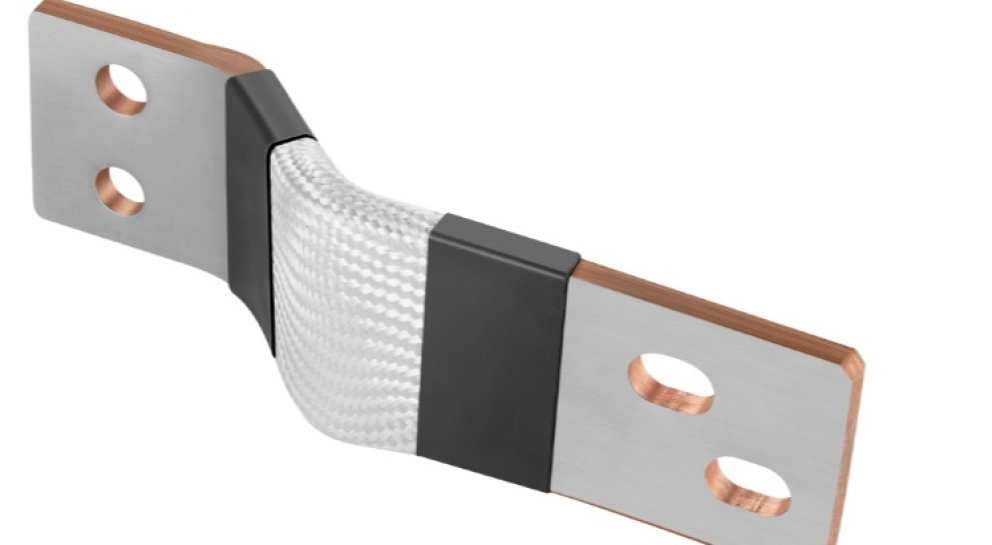

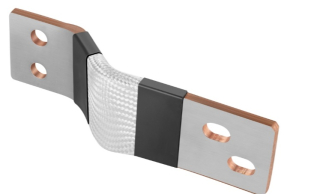

Szyny połączeniowe

Konstrukcja i materiały

Szyny połączeniowe MGITALY wykonywane są zazwyczaj z miedzi elektrolitycznej (Cu-ETP, Cu-OF) lub aluminium technicznego (EN AW-1050 / EN AW-6101), w zależności od wymagań prądowych, środowiskowych i kosztowych. Elementy te mogą być jedno- lub wielowarstwowe, z dodatkowymi powłokami izolacyjnymi lub zintegrowanymi funkcjami chłodzenia.

Typowa budowa szyny obejmuje: płaską lub profilowaną taśmę przewodzącą, otwory montażowe lub przyłączeniowe, opcjonalne powłoki galwaniczne (cyna, srebro, nikiel, złoto), izolację (folia poliimidowa, epoksydowa, poliestrowa, PVC lub proszkowa), warstwy separujące w przypadku konstrukcji wielowarstwowych (laminowane busbary).

Zalety stosowania szyn połączeniowych

🔹 Kompaktowość i uproszczenie układu elektrycznego
Busbary pozwalają na redukcję długości przewodów, minimalizując straty energetyczne i zwiększając niezawodność całego układu.

🔹 Wysoka przewodność i odporność prądowa
Dzięki zastosowaniu odpowiednich materiałów i przekrojów, szyny umożliwiają bezpieczne przewodzenie prądów rzędu setek lub nawet tysięcy amperów.

🔹 Precyzja wykonania i powtarzalność
Nowoczesne procesy obróbki CNC, wykrawania i gięcia gwarantują doskonałe dopasowanie elementów do projektu klienta.

🔹 Redukcja zakłóceń elektromagnetycznych (EMI)
W konstrukcjach wielowarstwowych możliwe jest odpowiednie rozmieszczenie ścieżek sygnałowych i mocy w celu zmniejszenia pętli indukcyjnych i poprawy kompatybilności elektromagnetycznej.

🔹 Łatwość integracji i montażu
Szyny połączeniowe można wyposażyć w gwintowane otwory, przetłoczenia, wsporniki izolacyjne i zintegrowane otwory montażowe, co znacząco upraszcza proces montażu końcowego.

🔹 Odporność środowiskowa i mechaniczna
W zależności od aplikacji szyny mogą być zabezpieczane przed korozją i czynnikami środowiskowymi przez odpowiednie powłoki oraz laminacje.

Typy szyn połączeniowych oferowanych przez MGITALY

• Szyny miedziane (Cu)

  • Najwyższa przewodność elektryczna

  • Dostępne z powłokami: cyna, srebro, nikiel

  • Dla najbardziej wymagających aplikacji prądowych

• Szyny aluminiowe (Al)

  • Lekkie, ekonomiczne rozwiązanie

  • Doskonały kompromis między wydajnością a kosztem

  • Stosowane w elektromobilności, automatyce, fotowoltaice

• Busbary izolowane (Insulated Busbars)

  • Laminowane szyny wielowarstwowe

  • Oddzielne ścieżki sygnałowe i zasilające

  • Możliwość wbudowania funkcji zabezpieczających i filtrujących

• Busbary gięte i trójwymiarowe (3D)

  • Kształtowane na potrzeby ograniczonych przestrzeni montażowych

  • Możliwość integracji z obudowami i konstrukcją mechaniczną urządzenia
